Diaframma chiuso Canon 24-70mm 2.8 L USM

Oggi analizziamo insieme questa interessante riparazione che abbiamo appena effettuato:
La sostituzione di un gruppo diaframma che rimaneva chiuso di un obiettivo Canon 24-70mm 2.8 L USM prima serie.

Il Problema

Siamo stati contattati da un nostro cliente in quanto aveva un problema con il suo obiettivo Canon 24-70mm 2.8 L USM. Questo obiettivo era stato il suo fedele tuttofare per tanti anni, rimanendo sempre attaccato alla sua Canon 5d Mark II e portando a casa sempre eccellenti scatti.

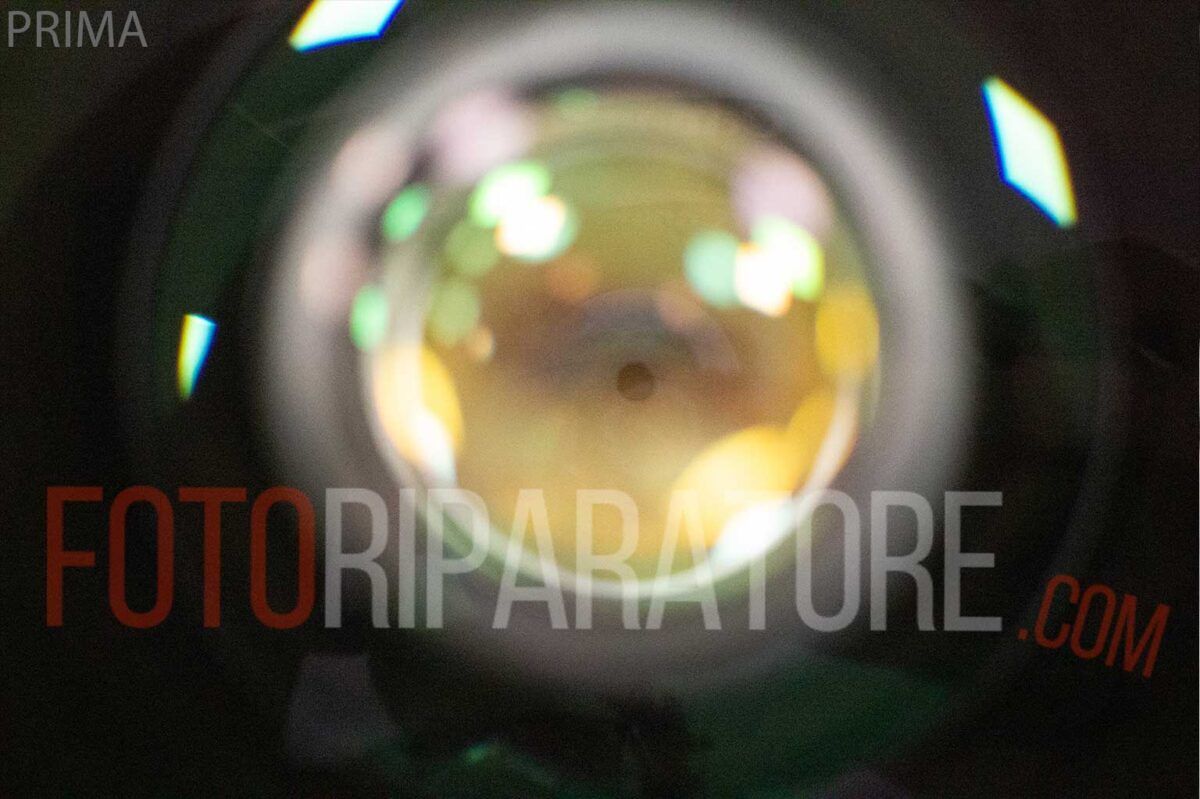

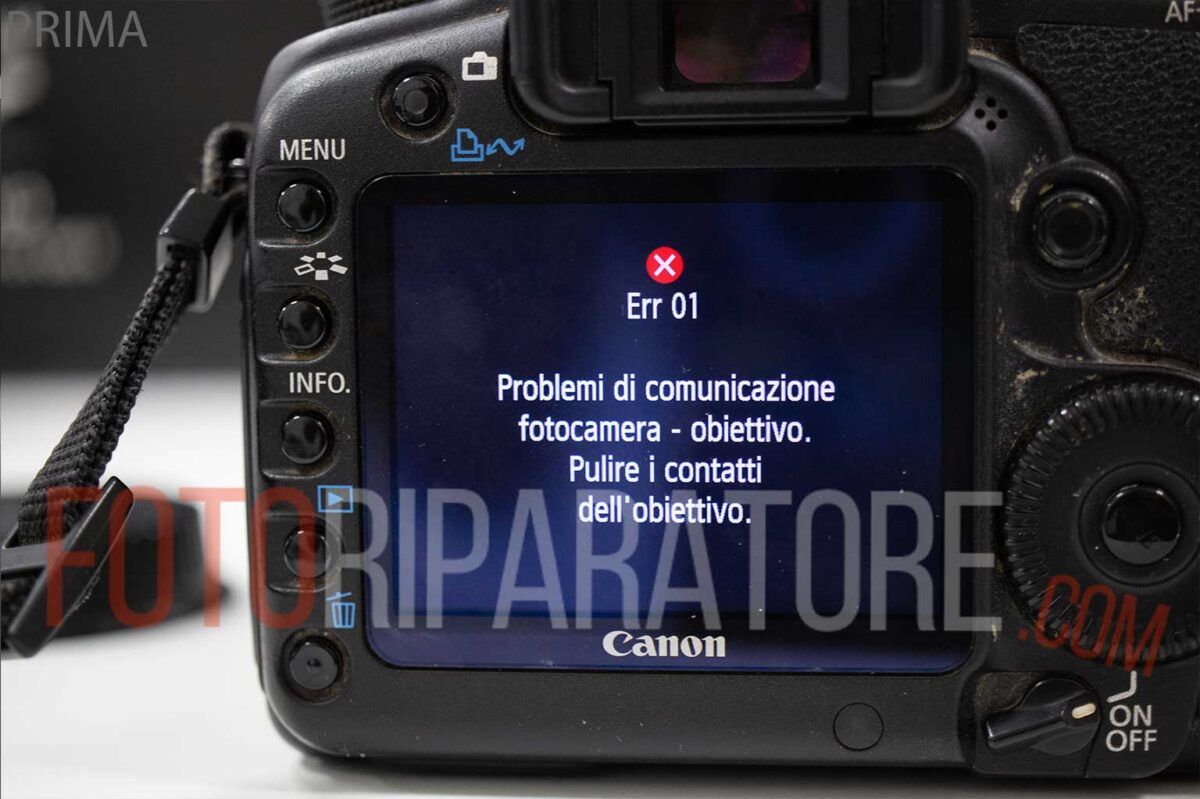

Da qualche tempo però, appena attaccato alla macchina e tentando di scattare, segnalava ERR 01 nel display, e guardando tra le lenti il diaframma risultava chiuso e non si muoveva. Inoltre, la baionetta in metallo per l’aggancio al corpo macchina risultava un po’ rigida.

A tal proposito, il nostro cliente ci ha richiesto di verificare la causa del problema del guasto al gruppo diaframma e se fosse opportuno sostituirlo. Inoltre, se fosse necessaria anche una pulizia e un’ulteriore verifica dello stato delle lenti.

La Riparazione

Per nostra esperienza questo modello di obiettivo della Canon soffre di rotture e cedimenti del gruppo diaframma o del cavo flat di comunicazione che manda i comandi elettrici dalla macchina fino al gruppo diaframma stesso.
Per questo motivo i nostri tecnici si sono subito soffermati sull’analisi del funzionamento e dell’integrità del componente, che è risultato compromesso. Il gruppo diaframma è stato sostituito con uno nuovo originale e l’obiettivo è tornato a funzionare correttamente.

Riguardo alla problematica di difficoltà di aggancio dell’obiettivo sul corpo macchina i nostri tecnici hanno riscontrato che la baionetta si era deformata in un punto di pochi millimetri e per questo motivo rendeva la procedura di montaggio più difficoltosa del previsto. Su questo aspetto i nostri tecnici hanno rettificato meccanicamente la baionetta originale riportandola in tolleranza.

Fatto questo è bastato rimontare il tutto, pulire le lenti interne e sottoporre l’obiettivo ai nostri consueti test.

Il Risultato

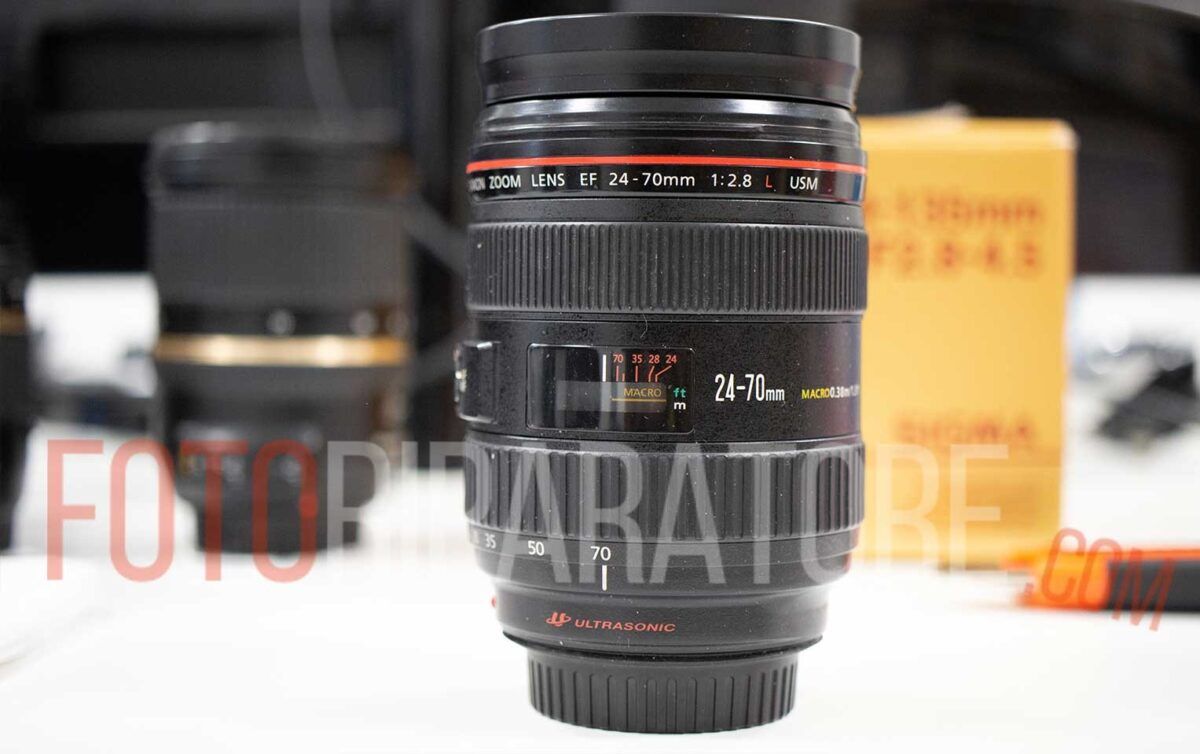

Con questo intervento l’obiettivo Canon 24-70mm 2.8 L USM è tornato a funzionare perfettamente. Ora l’obiettivo scatta correttamente a tutte le aperture focali senza generare nessun errore e si monta facilmente e in modo fluido al corpo macchina. Come sempre prima di riconsegnarlo al cliente abbiamo testato tutte le altre componenti per verificare la piena rispondenza alle specifiche di fabbrica.

Ripristino Diaframma chiuso Canon 24-70mm 2.8 L USM
